ШТРИХ-МPAY-Ф

ШТРИХ-МPAY-Ф — онлайн касса

image_pdfСохранитьimage_printПечать

ККМ ШТРИХ-МPAY-Ф — это компактный и легкий (0,5 кг) переносной кассовый аппарат, способный работать в режиме фискального регистратора. Соответствует требованиям 54-ФЗ, включен в госреестр КТТ, работает с ЕГАИС. Отлично подходит для выездной торговли, выдаст 500 чеков на одном заряде аккумулятора.

Заказать ШТРИХ-МPAY-Ф

Аппарат ШТРИХ-МPAY-Ф имеет цветной дисплей с диагональю 2,4 дюйма, встроенный термопринтер для печати чеков. Товарная база неограниченна, товары регистрируются разными способами — через код, штрих-код, путем визуального выбора, по секциям. Доступны возврат, выставление свободной цены, применение разных типов скидок, систем лояльности. ККМ работает с web-сервисами, внешними программами товарного учета от 1С и Штрих-М. К аппарату подключаются весы, сканер штрих-кодов, денежный ящик, считыватель магнитных карт. Операционная система — Linux. За характерную окраску ККМ получила прозвище «синяя касса».

Оглавление

Характеристики ШТРИХ-МPAY-Ф

Основные
Габариты 210*80*71
Габариты с упаковкой 229*123*77
Вес, кг 0,5
Гарантия, месяцев 18
Средний срок службы (амортизации), лет нет данных
Встроенный аккумулятор есть
Рабочая температура (градусов по Цельсию) -20… +40
Влажность 80
Фискальный накопитель есть
ЭКЛЗ нет
Возможные сферы применения торговля, услуги, транспорт
Дата выхода на рынок 2016
Функциональные возможности
Автоматический перевод времени и даты есть
Количество отделов (секций) 16
Количество кассиров 30
Максимальное количество покупок за смену нет данных
Количество программируемых товаров нет данных
Кол-во программируемых налогов 4
Максимально возможная сумма к пробитию 9.999 999 руб. 99 коп.
Программирование скидок и надбавок есть
Оформления возврата есть
Выплаты из кассы есть
Внесения денег в кассовый аппарат есть
Аннулирование продаж есть
Повтор последней покупки (дубликат чека) есть
Пробитие чеков в тестовом режиме нет
Умножение цены на количество товара есть
Максимальное кол-во покупок в чеке нет данных
Возможность подсчета сдачи есть
Корректировка введенных данных до выведения чека на печать есть
Встроенный калькулятор нет
Автоматический отрезчик чековой ленты нет
Информация на чеке
Количество программируемых строк в заголовке чека 3
Количество программируемых строк в окончании чека 3
Программирование логотипа нет
Питание
От электросети 220 В есть
От встроенного аккумулятора есть
Зарядное устройство в комплекте есть
Автомобильный прикуриватель 12 В есть
Потребляемый ток, (А) 1
Время включения ККМ (секунд) ~ 4
Мощность, (Вт) 12
Аккумулятор
Количество чеков на одном аккумуляторе нет данных
Во включенном режиме, часов нет данных
В выключенном состоянии, часов нет данных
Емкость аккумулятора 1,5 А*ч
Тип аккумулятора литий-полимерный
Подключение внешних устройств
Сканер штрих-кода да (USB)
Весы нет
Компьютер да (Wi-Fi или через переходник USB-Ethernet)
Денежный ящик да
Интерфейсы
COM-порт (RS-232) есть
RS-485 нет
Беспроводная связь GSM
LAN нет
USB есть (USB-A)
Работа в режиме ON-Line нет
Работа в режиме OFF-Line нет
Индикатор
Индикатор кассира есть
Индикатор покупателя нет
Тип жидкокристалический
Подсветка есть
Разрядность, знаков 8
Принтер, тип ленты
Тип термопринтер
Ширина кассовой ленты, мм 57
Количество знаков в строке чека 32
Ширина бобины, не более, мм 40
Разрешение печати 384 dpi
Скорость печати (мм в секунду) 75
Клавиатура
Тип клавиатуры резиновые клавиши
Защита от влаги нет
Водонепроницаемость нет
Пылезащита нет
ФН
Количество активизаций ФН 11
Сохранность информации, лет 10
Типы оплаты
Наличный расчет есть
Безналичный расчет есть
Оплата кредитом нет
Оплата картой нет
Дополнительно
Время непрерывной работы, не менее (часов в сутки) 10
Среднее время работы до поломки не менее (часов) нет данных

ШТРИХ-МPAY-Ф

Комплект поставки

ШТРИХ-МPAY-Ф комплект поставкиВ комплект устройства входят:

  • ККМ Штрих-Мпей-Ф;
  • адаптер питания;
  • COM кабель;
  • GSM антенна;
  • чековая лента;
  • паспорт.

О производителе: история бренда

На сегодняшний день компания «Штрих-М» является ведущим российским разработчиком и производителем высокотехнологичных систем автоматизации бизнеса, а также одним из пионеров сферы автоматизации торговли в России.

Основано предприятие было в 1987 году, когда группа единомышленников на базе закрытого акционерного общества НТЦ «Измеритель» организовала собственное направление по разработке и выпуску контрольно-кассовых машин.

Теперь группа компаний «ШТРИХ-М» представляет собой крупнейший холдинг, владеющий четырьмя производствами в ЦФО, оборудованными по последнему слову техники. Партнерская сеть организации насчитывает более шестисот авторизованных организаций и полутора тысяч сервисных центров в России и странах СНГ.

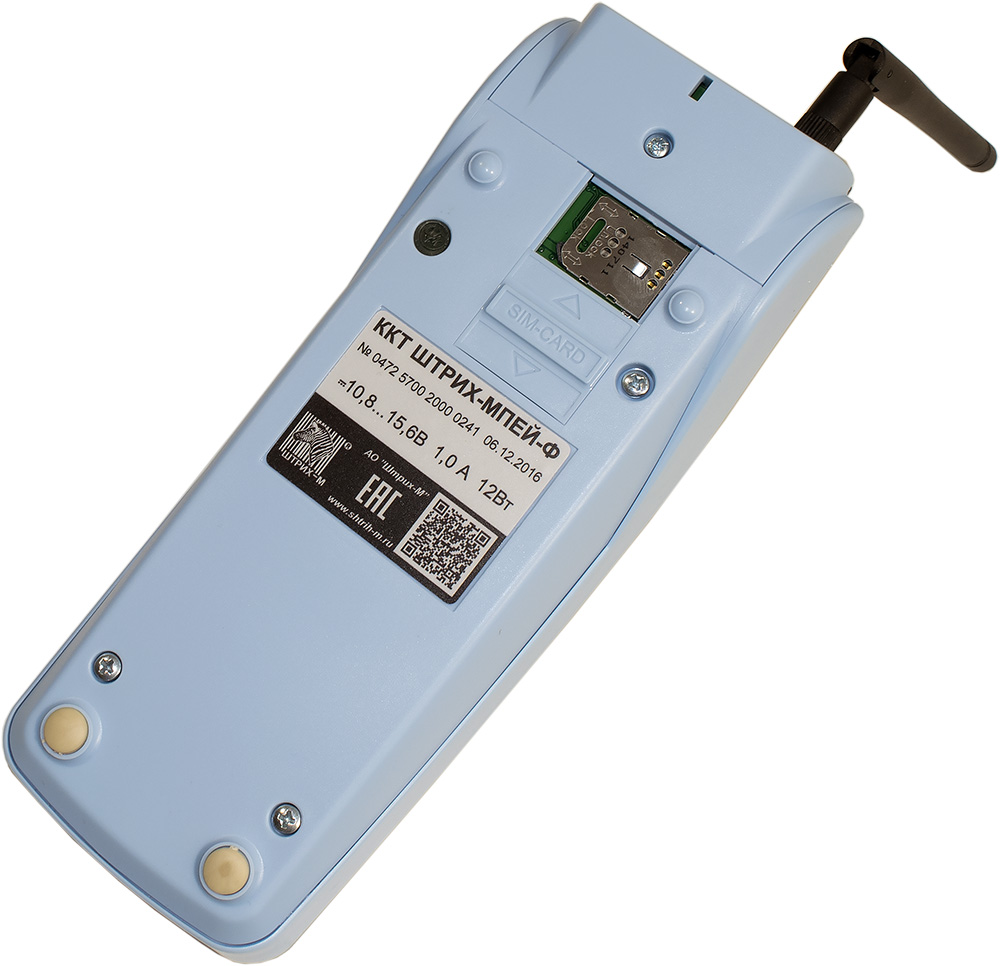

ШТРИХ-МPAY-Ф вид сзади

Обзор автономной кассы ШТРИХ-МPAY-Ф

Внешний вид и удобство ШТРИХ-МPAY-Ф

«Штрих-М» выпустил на рынок свою новую разработку —ШТРИХ-МPAY-Ф. Первое, что бросается в глаза — размер и вес устройства. ККТ получилась компактным и достаточно легким устройством для стандартного кассового аппарата. Это достаточно большой плюс: ШТРИХ-МPAY-Ф может конкурировать с «Меркурий-180ф» — самым маленьким кассовым аппаратом с фискальным накопителем.

ШТРИХ-МPAY-Ф размеры

Внешне ШТРИХ-МPAY-Ф  напоминает сотовый телефон старого образца, даже клавиши расположены в аналогичном порядке, что очень удобно.

ШТРИХ-МPAY-Ф сравнение с Меркурий-180-ф

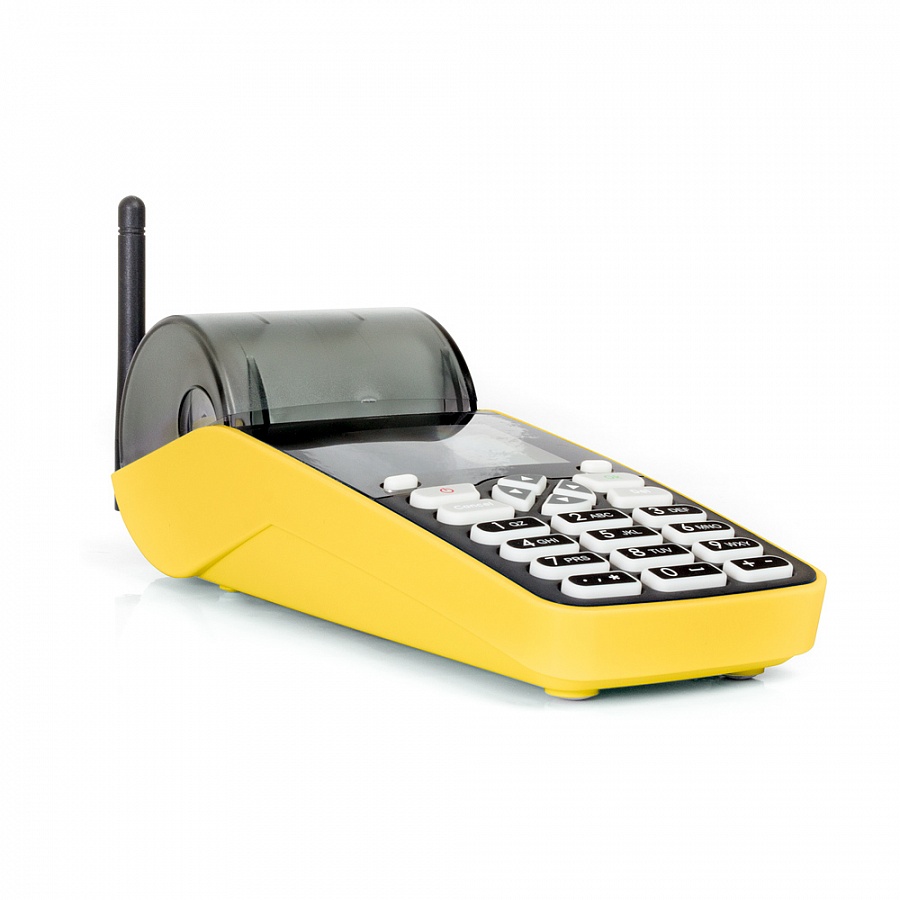

Несмотря на прозвище «синяя касса» корпус ШТРИХ-МPAY-Ф может иметь и другие цвета:

Дисплей кассира и покупателя

Дисплей у ШТРИХ-МPAY-Ф цветной, с диагональю 2,4, разрешением в 320 на 240.

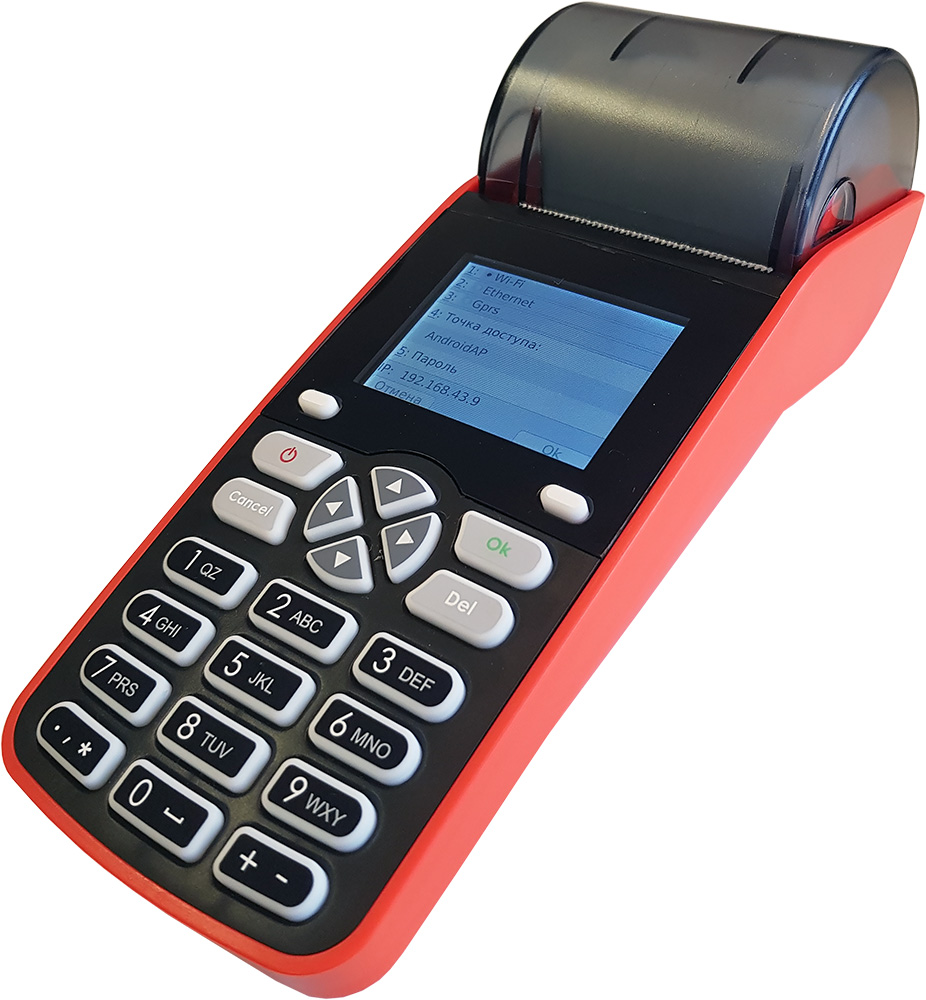

ШТРИХ-МPAY-Ф дисплей

Пользоваться дисплеем удобно даже при ярком свете и под небольшим углом. Хотя некоторые надписи сливаются из-за плохой контрастности и единого цветового баланса.

В опциях ККТ возможна смена яркости дисплея.

Клавиатура

ШТРИХ-МPAY-Ф  обладает кнопочной резиновой клавиатурой, которая довольно удобна в использовании, хотя устарела в плане дизайна и имеет тугой ход клавиш. Клавиатура без подсветки.

ШТРИХ-МPAY-Ф клавиатура

Подключение к устройствам

У кассового аппарата два порта: RS-232 и USB.

Через USB порт к ШТРИХ-МPAY-Ф можно подключить сканеры штрих-кодов (использующие алгоритмы Plug and Play).Сканеры и двумерные для ЕГАИС и линейные работают без нареканий.

Через RS-232 можно подключить весы (для лучшей работы весов желательно обновление прошивки) и компьютер (для редких случаев программирования кассового ядра).

С определенных прошивок к COM-порту возможно подключить как денежные ящики, так и считыватели магнитных карт.

Также ШТРИХ-МPAY-Ф имеет два способа соединения с Интернет: Wi-Fi или GSM.

ШТРИХ-МPAY-Ф разъемы

Интересен способ соединения компьютера и ККТ. Несмотря на присутствие порта COM, аппарат и компьютер обмениваются информацией при соединении через беспроводную сеть (Wi-Fi).

Либо можно использовать менее эффективный метод — подключать ККТ к ПК через переходник USB – Ethernet.

Принтер

ШТРИХ-МPAY-Ф оборудован термопринтером LTP01-245-01. Печать достаточно четкая, но символы на стандартных настройках печатает слишком жирными. Через редактирование таблиц на ПК можно настроить размер шрифта. Логотипы не печатает.

В отличие от других аппаратов производства Штрих-М укладка термобумаги очень простая: открыть крышку, положить бумагу, закрыть крышку принтера.

ШТРИХ-МPAY-Ф отсек для термоленты

Ширина бумаги только 57 мм, ширина бобины — 40 мм.

Скорость печати по сравнению с другими переносными кассовыми аппаратами невысокая. На настройках печати по умолчанию вечерний отчет (самый длинный) распечатывается в течении 10 секунд.

ШТРИХ-МPAY-Ф печать чека

Виды основных кассовых чеков и отчетов:

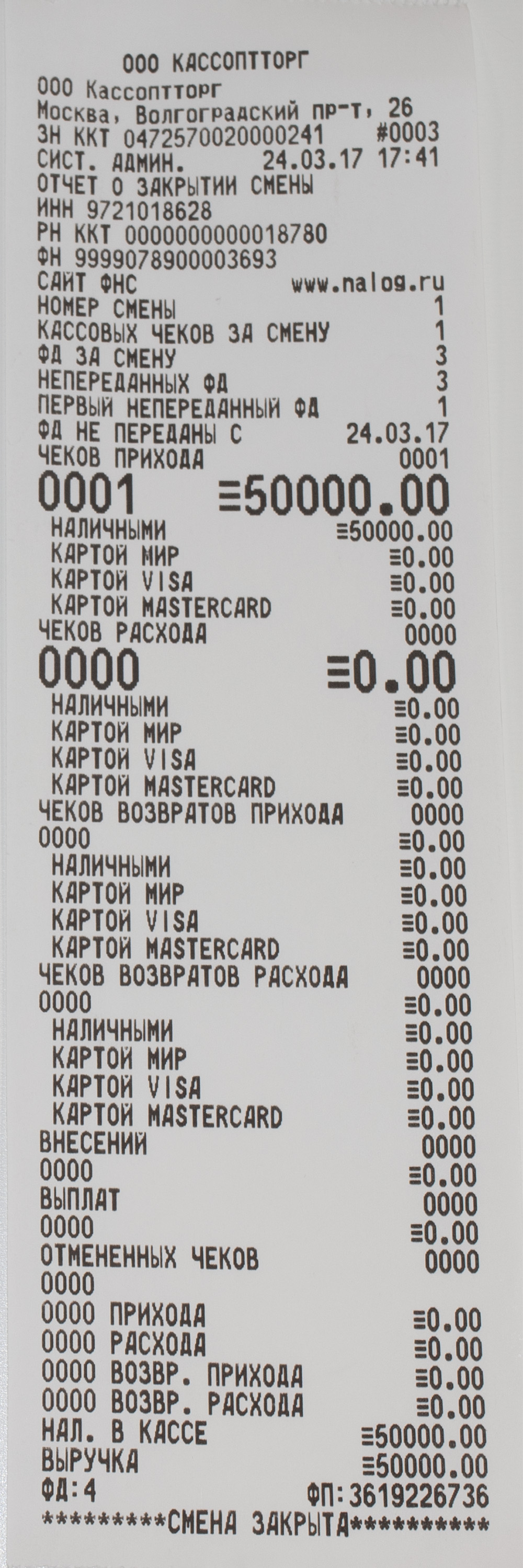

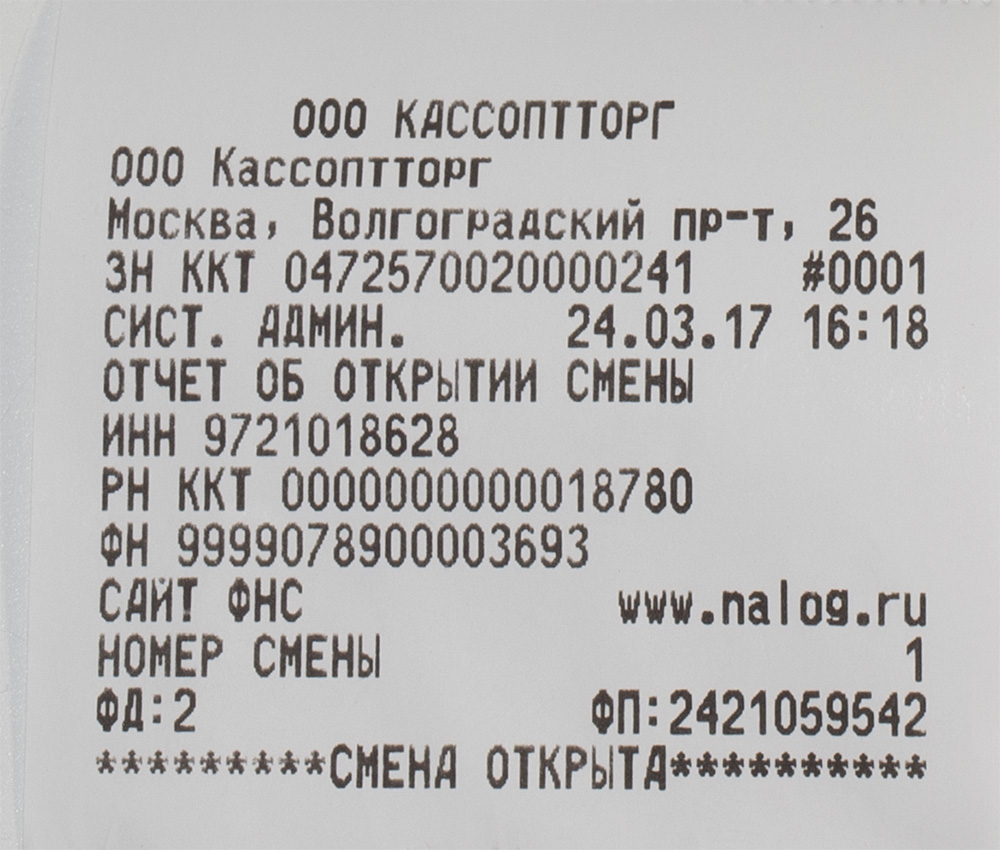

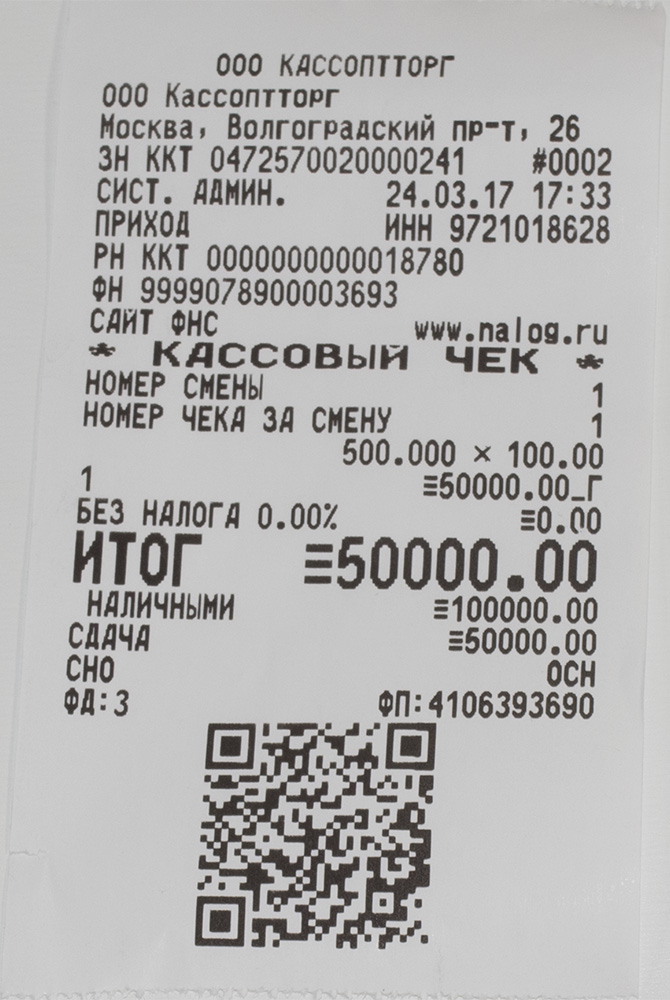

Кассовый чек Утренний X — отчет без гашения Вечерний Z отчет с гашением

Аккумулятор, питание

ШТРИХ-МPAY-Ф работает от литий-полимерного аккумулятора емкостью 1500 mah. К сожалению, такого аккумулятора хватает на 10 часов беспрерывной работы, что довольно мало для стандартной кассы. С другой стороны, если не требуется печатать чеки непрерывно, то заряда аккумулятора хватит на пару дней.

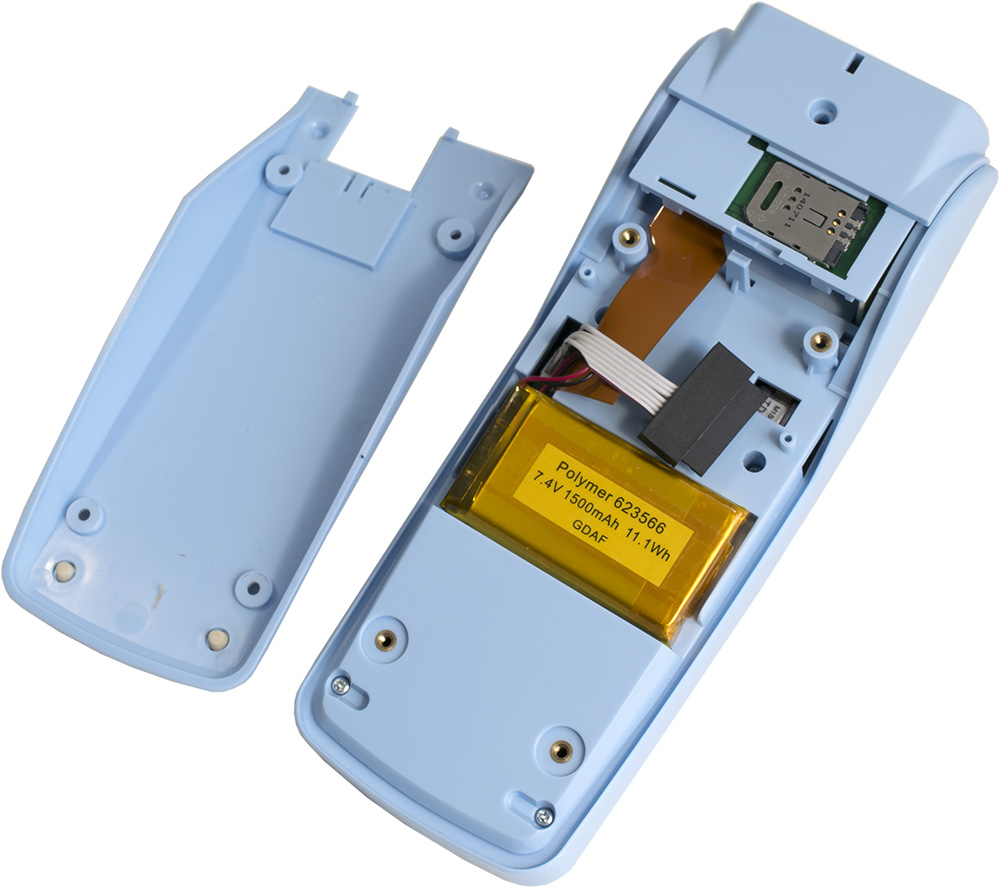

ШТРИХ-МPAY-Ф аккумулятор

У ШТРИХ-МPAY-Ф замечен недостаток: питание встроенных часов работает от аккумулятора, и если он полностью разрядится, могут возникнуть проблемы. Поэтому обязательно следите за уровнем заряда. Программно можно ограничить порог заряда аккумулятора, для того что бы сохранить работоспособность встроенных часов.

ШТРИХ-МPAY-Ф адаптер питания

Подзарядка аккумулятора идет через стандартный адаптер питания ADS-12FB-12 (12012GPG) со следующими параметрами:

  • input: 100-240V ~50/60 Hz max 0.3A;
  • output: 12.0V ⎓ 1.0A.

Установка фискального накопителя

Установка ФН в ШТРИХ-МPAY-Ф — процесс несложный, но долгий. Фискальный накопитель устанавливается рядом с аккумулятором. Для доступа к шлейфу ФН потребуется:

  1. Открутить четыре винта с нижней крышки ККТ.
  2. Сдвинуть крышку отсека SIM-карты вниз.
  3. Аккуратно снять крышку.
  4. Отсоединить старый ФН (или подключить шлейф из комплекта, если аппарат новый).
  5. Подключить новый ФН.

Плюсы и минусы кассового аппарата ШТРИХ-МPAY-Ф

Преимущества КТТ:

  • простое управление (не нужно заучивать команды);
  • подключение ККТ к компьютеру через Wi-Fi;
  • малый вес и размер;
  • возможность безналичного расчета;
  • возможность продажи товара по свободной цене;
  • обновление прошивки без подключения к компьютеру;
  • подключение к Интернет через Wi-Fi или GSM;
  • работа с ЕГАИС (после прошивки 1.5.9-0);
  • поддержка сканеров штрих-кодов;
  • соответствие действующему законодательству (54-ФЗ);
  • возможность работы в режиме ФН;
  • неограниченная база товаров;
  • компактность и мобильность устройства;
  • наличие горячих клавиш;
  • совместимость с внешними товароучетными системами;
  • возможность применения скидок.

ШТРИХ-МPAY-Ф преимущества использования

Минусы кассового аппарата

  • сложность в настройке и программировании (требуется ПК);
  • сложная и непонятная система загрузки базы товаров;
  • отсутствие тестового режима;
  • неудобная замена фискального накопителя;
  • программные и технические проблемы;
  • долгая начальная загрузка (зависит от версии ПО и заряда аккумулятора).

Достоинств у Штрих-Мпей-Ф гораздо больше, чем недостатков, поэтому данный аппарат и является одним из самых популярных на отечественном рынке.

Сферы применения:

  • розничная и оптовая торговля;
  • сфера услуг;
  • продажа подакцизных товаров.

Впечатление

ШТРИХ-МPAY-Ф — достаточно удачная разработка. Основное и, пожалуй, главное достоинство —  это работа с ЕГАИС. Этот аппарат остается единственным из действительно мобильных фискальных регистраторов. Настройки ЕГАИС на ШТРИХ-МPAY-Ф достаточно просты, а сетевые параметры позволяют подключаться к УТМ через Интернет.

Небольшой размер (ШТРИХ-МPAY-Ф — самая маленькая онлайн-касса на данный момент). Простое обновление прошивки: не нужно нигде регистрироваться, достаточно подключить ККТ к Интернет и выбрать опцию «Обновить ПО с сервера». Аппарат совместим со сканерами штрих-кодов, подключающимися через USB порт. Также ШТРИХ-МPAY-Ф пусть и не привычно, но легко подключается к ПК через Wi-Fi (а в крайнем случае позволяет использовать флешки для переноса информации). И самое главное, передачу фискальных данных аппарат может осуществлять как через Wi-Fi, так и через GSM, а используя кабель переходник USB-Ethernet ШТРИХ-МPAY-Ф можно подключать и к маршрутизатору. И все это без каких-либо модернизаций или платных обновлений.

ШТРИХ-МPAY-Ф с подключенным сканером штрих-кодов

К сожалению, загрузка номенклатуры в ШТРИХ-МPAY-Ф реализована не самым лучшим способом.

К одним из новых достоинств можно отнести возможность аппарата работать с весами и весовыми товарами.

Главным недостатком является возможность сбоя в кассовом ядре, после которого запустить ККТ просто невозможно, без перепрошивки.

Инструкция (руководство по эксплуатации и руководство кассира)

Загрузка справочника в КММ ШТРИХ-МPAY-Ф

Как работать с кассой Штрих-Мпей-Ф: видео

Принцип работы с кассой Штрих-Мпей-Ф продемонстрирован в следующем видео:

Ошибки кассовых аппаратов Штрих-Мпей-Ф

Не включается

Если кассовый аппарат не включается, проблема, вероятнее всего, кроется в аккумуляторе – его следует зарядить. Если же подсоединение к сети проблему не решило, то аккумулятор подлежит замене.

Ошибка 0x33: решение

Для устранения ошибки 0x33 «Некорректные параметры в команде» специалисты рекомендуют обновить драйвер и корректно указать ставки НДС – после этого проблема должна исчезнуть.

Ошибка кассового ядра

Для настройки внешнего соединения с кассовым ядром необходимо в меню системных настроек выбрать позицию «2: Внешнее соединение с КЯ», что позволит установить связь устройства с компьютером для программирования кассового ядра. Если подключение будет установлено, в появившемся окне система отобразит IP-адрес устройства, в противном случае необходимо проверить настройки подключения к Сети. По умолчанию используется номер порта для соединения устройства с компьютером – 54321.

Для программирования кассового ядра применяется утилита «Тест Драйвера ФР», работа с которой подробно описана в инструкции по эксплуатации ККМ.

Настройка кассы Штрих-Мпей-Ф

Драйвер

Актуальная версия драйвера для ККМ Штрих-Мпей-Ф всегда доступна в соответствующем разделе сайта производителя.

Сервис «Облачная касса»

«Облачная касса» — это базовый сервис владельца ШТРИХ-MPAY-Ф. Его возможности позволяют производить удаленный мониторинг технического состояния кассы и анализировать продажи в различных разрезах. Это легкий инструмент для контроля розничного бизнеса.

ШТРИХ-МPAY-Ф облачная касса

Подключение ШТРИХ-MPAY-Ф к Облачной кассе

Шаг 1. Получение токена на кассе

Зайдите в Меню
➜ Клавиша «Вправо» (до открытия второй страницы)
➜ 4: Сетевой обмен
➜ 1: Финансовый сервер
➜ 0: Создать новый токен.
Далее касса произведет обмен с финансовым сервером и токен появится в поле «Текущий токен» (см. рис.).

ШТРИХ-МPAY-Ф подключение токена на кассе

Шаг 2. Регистрация на портале облачная касса

Порядок действий:

  • Зайдите на okassa.сom.
  • Пройдите регистрацию.

Шаг 3. Получение кассы к личному кабинету

Что нужно сделать:

  • Войдите в личный кабинет.
  • Зайдите в раздел «Кассы».
  • Добавьте магазин.
  • Добавьте кассу внутри магазина. Для добавления понадобится заводской номер (на кассе) и токен, полученный в шаге 1.

ШТРИХ-МPAY-Ф подключение к личному кабинету

Подключение ШТРИХ-МPAY-Ф к 1С:УНФ

Для подключения кассы ШТРИХ-МPAY-Ф к 1С:Управление нашей фирмой необходимо выполнить следующие действия.

Зайдите на сайт 1cfresh.сom, войдите в ваш личный кабинет и выберите приложение 1С:Управление нашей фирмой.

В разделе Компания (Администрирование — Подключаемое оборудование) необходимо установить флажок напротив опции Обмен с кассой Штрих-MPAY-Ф.

ШТРИХ-МPAY-Ф обмен с кассой

Далее, в программе необходимо создать новую кассу в справочнике Кассы ККМ (Компания — Все справочники). Тип кассы для ШТРИХ-МPAY-Ф должен быть установлен ККТ с передачей в ОФД.

Также, для данной кассы необходимо установить признак Без подключения.

ШТРИХ-МPAY-Ф выбираем тип кассы

После записи новой кассы необходимо перейти в Настройки кассы Штрих-MPAY.

ШТРИХ-МPAY-Ф настройки кассы

В форме необходимо внести данные о подключаемом аппарате ШТРИХ-МPAY-Ф. К моменту подключения устройства к 1С:УНФ, кассовый аппарат должен быть зарегистрирован в ФНС, ему должен быть присвоен Регистрационный номер.

Для подключения кассы к облачному сервису также понадобится Серийный номер кассового аппарата, он указан на нижней части оборудования. Наряду с номером необходимо получить токен (пароль регистрации кассы). Токен, для подключения кассового аппарата, генерируется с помощью кассового аппарата. Зайдите в Меню на кассе и перейдите на вторую страницу. Для выбора пункта Финансовый сервер нажмите на цифровой клавиатуре 3 и после кнопку ОК. В разделе «Финансовый сервер» выберите пункт 0 – «Создать новый токен». Для этого на цифровой клавиатуре нажмите 0, далее кнопку «ОК». Токен будет создан автоматически. Если всё сделано правильно и нет технических сбоев, токен отобразится на дисплее. Если вы хотите распечатать токен, нажмите левую кнопку дополнительной навигации, затем нажмите «ОК».

После этого вы снова окажетесь в Меню, из которого можно вернуться в начальное окно кассового аппарата по кнопке Cancel..

Важно! Каждый раз при выборе опции «Создание нового токена» будет генерироваться новое число.

После того как вы получили токен на кассе, вернитесь в 1С и укажите число настройках кассы (поле Токен). Когда все обязательные поля будут заполнены, нажмите на кнопку Подключить. Подключение кассы может занять около 3 минут. Если заводской номер кассового аппарата и токен введены верно, процесс регистрации будет завершен и в интерфейсе приложения отобразится состояние кассового аппарата «Подключен».

ШТРИХ-МPAY-Ф окончание процесса регистрации

Касса готова к работе.
